Precio reducido MOTOR APERTURA MANUAL EMERGENCIA Ø45 (20N.m/35Kg)

JE50/20Nm FMM

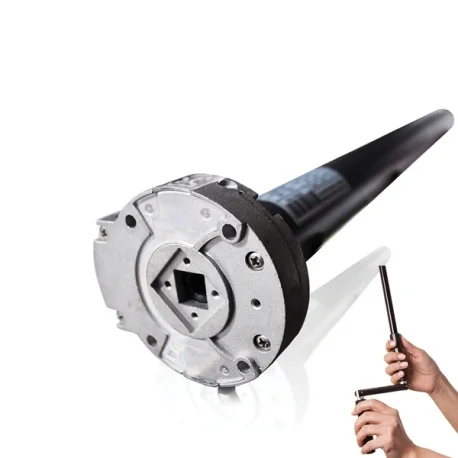

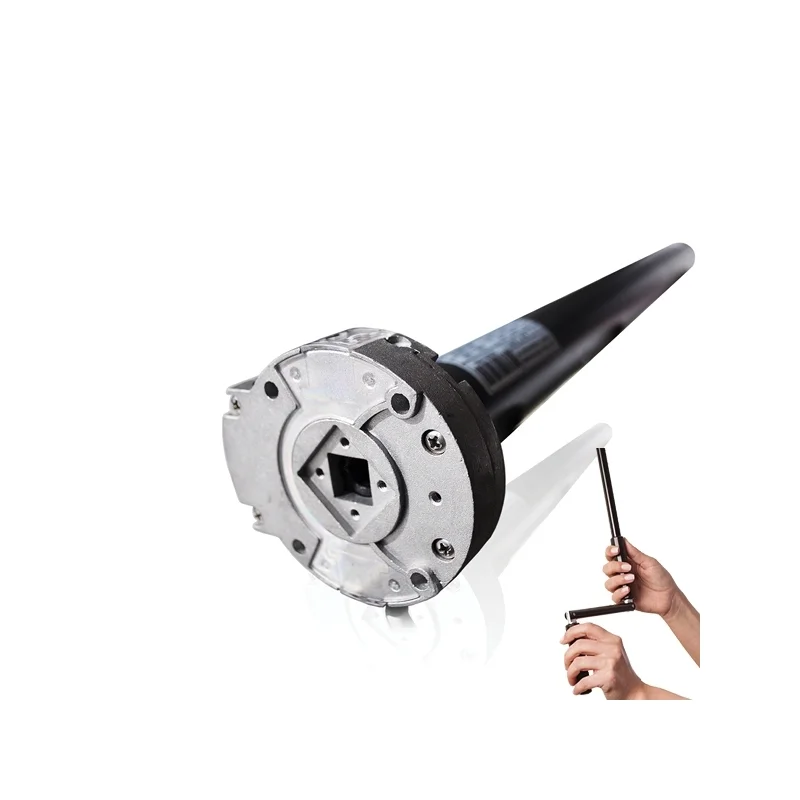

  • Motor para persianas con regulación mecánica y sistema de maniobra manual. Posibilidad de accionar el motor, incluso en ausencia de electricidad, por medio de una manivela, asegurando así, en caso de necesidad, el poder abrir o bajar la persiana





* El color de los productos mostrados en la tienda virtual, puede diferir del color real del producto.

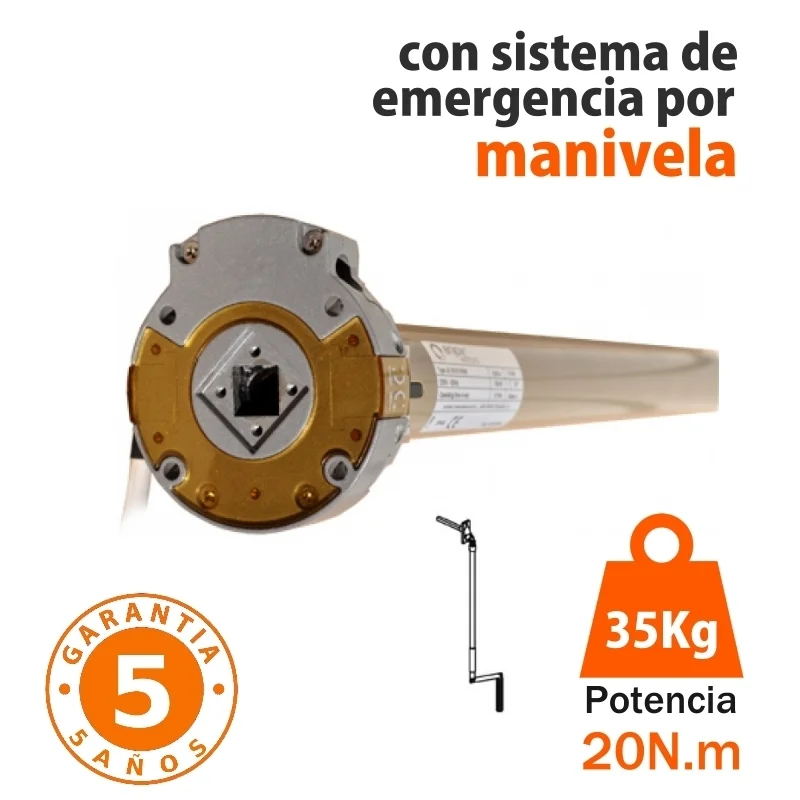

Motor Persianas Apertura Manual con Manivela Ø45 (20N.m/35Kg)

Cerrar

JE50-20-FMM

5-7 días laborables

97,83 €IVA incluído

-50%

195,66 €

195,66 €IVA incluído

-50%

97,83 €IVA incluído

Configura tu producto Opiniones Más información

Configurar tu producto a medida
MODELO EJE
Indique para que medida de eje utilizara el motor, necesita el adaptador para el eje correspondiente.

  • https://www.tiendapersianasasensi.com/8961-thickbox_default/adaptador-motor-octogonal-de-50mm-st0900.jpg
    ST0900 ADAPTADOR ENJOY OCTOGONAL 50mm
  • https://www.tiendapersianasasensi.com/8959-thickbox_default/adaptador-motor-octogonal-de-60mm-st0924.jpg
    ST0924 ADAPTADOR ENJOY OCTOGONAL 60mm
  • https://www.tiendapersianasasensi.com/8799-thickbox_default/adaptador-motor-octogonal-de-40mm-st0711m.jpg
    ST0912 ADAPTADOR ENJOY OCTOGONAL 70
MODELO DE SOPORTE
Indique que tipo de soporte necesitara, dependera si es cajón de obra o bien compacto.

  • https://www.tiendapersianasasensi.com/8802-thickbox_default/placa-adaptacion-enjoy-sp34322.jpg
    SP1822 Soporte Cajón Placa 100x100, Espesor 5mm
  • https://www.tiendapersianasasensi.com/13192-thickbox_default/soporte-cajon-obra-enjoy-sp0553.jpg
    SP0553 Soporte Cajón obra
Cajón obra:
SP11658 Perno 10x10 estándar para poder utilizar los soportes de obra

  • https://www.tiendapersianasasensi.com/8803-thickbox_default/soporte-cajon-obra-enjoy-sp0553.jpg
    SP11650 Perno 10x10 para Soporte Obra
GANCHO MANIVELA:

Por defecto se sirve con todos los motores a manivela el gancho AS1838 de 300mm, tiene como opción el gancho articulado AS2029 que le permite atornillar al cajón de la persiana. Puede seleccionar el snodo que mejor se adapte a sus necesidades.

  • /img/co/2516.jpg
    GANCHO MANIVELA 300mm
  • /img/co/2514.jpg
    GANCHO MANIVELA 100mm
  • /img/co/2515.jpg
    GANCHO MANIVELA 500mm
ADAPTADOR MANIVELA

Opciónal gancho articulado AS2029 que le permite atornillar al cajón de la persiana. Puede seleccionar el snodo que mejor se adapte a sus necesidades.

  • https://www.tiendapersianasasensi.com/13184-thickbox_default/snodo-articulado-de-90-con-con-anilla.jpg
    AS2029 SNODO ARTICULADO DE 90º CON CON ANILLA
MODELO MANIVELA
Seleccione aqui el modelo de manivela tiene que ser compatible con el adaptador eseleccionado anteriormente. Medida 137,5 cm

  • https://www.tiendapersianasasensi.com/10238-thickbox_default/manivela-articula-para-anilla.jpg
    MANIVELA ARTICULA PARA ANILLA
ACCIONAMIENTO OPCIONAL
Interruptor conmutado para subida o baja o modelo AS0718 Pulsador a llave de superficie, 3 posiciones (subir, stop, bajar) con posición momentánea.

  • https://www.tiendapersianasasensi.com/13182-thickbox_default/interruptor-para-motor-persiana-o-toldo-accm901.jpg
    Interruptor Doble para Motor Tubular
  • https://www.tiendapersianasasensi.com/13183-thickbox_default/interruptor-para-motor-persiana-o-toldo-accm900.jpg
    Caja Superficie para Interruptor Motor
  • https://www.tiendapersianasasensi.com/8584-thickbox_default/pulsador-interruptor-de-superficie.jpg
    AS0718 PULSADOR CON LLAVE PARA MOTOR

JE50/20Nm FMM

  • Motor para persianas con regulación mecánica y sistema de maniobra manual. Posibilidad de accionar el motor, incluso en ausencia de electricidad, por medio de una manivela, asegurando así, en caso de necesidad, el poder abrir o bajar la persiana





JE50FMM
motor con regulación mecánica y sistema de maniobra manual





¿Qué ofrece el motor JE50FMM a las persianas?

  • Los finales de carrera (superior e inferior) se realizan de modo tradicional desde los tornillos de regulación situados en la cabeza del motor
  • Motor con cable de 4 hilos: Neutro (azul) y dos cables correspondientes al sentido de rotación (negro y marrón), además del tierra. Para conectarse a un interruptor fijo o a otros sistemas externos como receptores, módulos de centralización o dispositivos domóticos
  • Sí el motor se instala el interior del tubo de la persiana, con el accesorio mecánico AS1310 o AS1315, se aporta una función similar a la detección de obstáculos en bajada de los motores electrónicos. Este accesorio es un desembrague, que ante un obstáculo, la rotación del motor no se traslada al eje de la persiana, girando en el motor libremente en el interior. Esto evita que se dañen las lamas de la persiana, aunque el motor girará libremente hasta que el interruptor se posicione en cero
  • Posibilidad de accionar el motor, incluso en ausencia de electricidad, por medio de una manivela, asegurando así, en caso de necesidad, el poder abrir o bajar la persiana





 Características principales:





Sistema FMM de maniobra manual:

El motor JE50FMM cuenta con un cardan interno que permite al usuario poder operar el motor a través de una manivela. Esta operatividad le confiere al motor la seguridad que en caso necesario, bien sea porque es una persiana de una terraza, ..., la podremos cerrar o abrir incluso ante ausencia de electricidad. En enjoy contamos con una serie de accesorios para el motor JE50FMM 1️⃣ como el cardan o racor de unión AS2029 2️⃣ y la manivela AS1782 3️⃣





Finales de carrera mecánico:

El motor JE50FMM cuenta con el sistema de regulación por tornillos de los puntos de parada superior e inferior. En la cabeza del motor se encuentran 2 tornillos que se corresponden con el movimiento del motor, representados por una flecha. Es muy importante entender que dicha flecha no indica si la persiana sube o baja si la flecha es subida o bajada, sino que indica la rotación del motor y por ende el movimiento que realizará la persiana.



En el ejemplo:

  • el tornillo superior representado por la flecha hacia abajo ⬇ (color verde) se corresponde al final de carrera superior. Para su regulación giraremos el tornillo superior en el sentido del + si queremos que la persiana suba mas arriba o en sentido contrario si se tiene que detener en un punto más bajo
  • el tornillo inferior representado por la flecha hacia arriba ⬆ (color rojo) se corresponde al final de carrera inferior . Para su regulación giraremos el tornillo superior en el sentido del + si queremos que la persiana baje mas o en sentido contrario si se tiene que detener en un punto más alto





Detección de obstáculos:

El motor JE50FMM, si se utiliza conjuntamente con la polea de detección de obstáculos AS1310 o AS1315 ensamblándola en la punta de la reductora, es capaz de detectar cuando la persiana encuentra un objecto en su recorrido:

Ante la presencia de un objeto durante la bajada, la polea hace que la rotación del motor no se transmita al eje de la persiana, por lo que ésta se matendrá parada mientras que el motor mecánico gira libremente en el interior de tubo, hasta que se detenga por el salto de su protección térmica interna





Opciones de cableado:





Datos técnicos:

 JE50/20JE50/30JE50/40 17rpmJE50/40JE50/50
  NM2030404050
  RPM1717171313
  TURNS2727272727
  V~HZ230~50230~50230~50230~50230~50
  A 10,951,060,951,06
  W203226244226244
  MIN44444




Para accionamiento manual del motor.
Utilización en cajones compactos
.



Para accionamiento manual del motor.
Utilización en cajones compactos
.
