Compacto Cajón PVC Persiana Térmica Obra Nueva
* El color de los productos mostrados en la tienda virtual, puede diferir del color real del producto.
FPC900N
Compacto Cajón de Pvc Persiana y Guias Aluminio
SISTEMA COMPACTO es el que más aceptación tiene en el mercado. El cajón de la persiana se coloca encima de la ventana, formando un bloque uniforme que simplifica la instalación. Además, facilita el acceso al mecanismo interior para mantenimiento y reparaciones. Produce un enrollamiento de la persiana “interior”
DISPONIBLE
Puedes escoger el modelo de cajón que quieres con la persiana.
-
DELUXE -
DELUXE PREMIUM -
DELUXE PREMIUM PLUS
Selecciona si la persiana será entera o partida, contemplamos también que la persiana pueda ser partida con lados desiguales, te pediremos las medidas aquí.
-
ENTERA -
PARTIDA
Por defecto enviamos la guía H-25, aquí puedes seleccionar otro modelo si es necesario.
-
H-25 -
GUÍA RA 45 -
GUÍA RT 45 -
PALA T 120 -
PALA LISA 120
-
NO INCLUIDO -
SI INCLUIDO
-
4 TAPAS PVC -
(A) 3 TAPAS PVC + 1 Tapa Aluminio -
(B) 3 TAPAS PVC + 1 Tapa Aluminio -
(C) 2 TAPAS PVC + 2 Tapas Aluminio
Elige el tipo de accionamiento para la persiana, puede ser manual o con motor.
Motor: No disponible para medidas inferiores a 0.6m, incompatible.
Nota: para más información haz click en el icono de ayuda al lado de "mecanismo de apertura"
-
ABATIBLE -
EMBUTIDO -
Motor Interruptor -
Motor Mando
Tienes que seleccionar el motor que quieres con la persiana, la opción con motor no incluye el motor si no seleccionas el motor que quieres. El motor de 10Nm cubrirá todas las medidas posibles, si deseas también puedes elegir el motor de 30Nm para asegurar más potencia de elevación.
-
Motor Persianas TTGO Ø45mm Interruptor Eje Ø60 Hasta 19Kg/10Nm -
Motor Persianas TTGO Ø45 Interruptor Eje Ø60 Hasta 56Kg/30Nm -
Motor Persiana con Mando 10Nm/28Kg TTGO NICE -
Motor Persiana con Mando 30Nm/56Kg TTGO NICE -
Motor Persiana con Mando 50Nm/95Kg TTGO NICE
-
DERECHA -
IZQUIERDA
-
Interruptor Doble para Motor Tubular -
Caja Superficie para Interruptor Motor
Elige el tipo de accionamiento para la persiana, puede ser manual o con motor.
Motor: No disponible para medidas inferiores a 0.6m, incompatible.
Nota: para más información haz click en el icono de ayuda al lado de "mecanismo de apertura"
-
RECOGEDOR ABATIBLE -
EMBUTIDO -
MOTOR CABLE -
MOTOR MANDO -
PREPARARADA PARA MOTOR
Tienes que seleccionar el motor que quieres con la persiana, la opción con motor no incluye el motor si no seleccionas el motor que quieres. El motor de 10Nm cubrirá todas las medidas posibles, si deseas también puedes elegir el motor de 30Nm para asegurar más potencia de elevación.
- Motor Persianas TTGO Ø45mm Interruptor Eje Ø60 Hasta 19Kg/10Nm
- Motor Persianas TTGO Ø45 Interruptor Eje Ø60 Hasta 56Kg/30Nm
- Motor Persiana con Mando 10Nm/28Kg TTGO NICE
- Motor Persiana con Mando 30Nm/56Kg TTGO NICE
- Motor Persiana con Mando 50Nm/95Kg TTGO NICE
-
DERECHA -
IZQUIERDA
- Interruptor Doble para Motor Tubular
- Caja Superficie para Interruptor Motor
Elige el tipo de accionamiento para la persiana, puede ser manual o con motor.
Motor: No disponible para medidas inferiores a 0.6m, incompatible.
Nota: para más información haz click en el icono de ayuda al lado de "mecanismo de apertura"
-
RECOGEDOR ABATIBLE -
EMBUTIDO -
MOTOR CABLE -
MOTOR MANDO -
PREPARADO PARA MOTOR
Tienes que seleccionar el motor que quieres con la persiana, la opción con motor no incluye el motor si no seleccionas el motor que quieres. El motor de 10Nm cubrirá todas las medidas posibles, si deseas también puedes elegir el motor de 30Nm para asegurar más potencia de elevación.
- Motor Persianas TTGO Ø45mm Interruptor Eje Ø60 Hasta 19Kg/10Nm
- Motor Persianas TTGO Ø45 Interruptor Eje Ø60 Hasta 56Kg/30Nm
- Motor Persiana con Mando 10Nm/28Kg TTGO NICE
- Motor Persiana con Mando 30Nm/56Kg TTGO NICE
- Motor Persiana con Mando 50Nm/95Kg TTGO NICE
-
IZQUIERDA -
DERECHA
- Interruptor Doble para Motor Tubular
- Caja Superficie para Interruptor Motor
Atornillado en la parte inferior del remate confiere rigidez a las persianas muy anchas a la vez que aporta peso a la persiana evitando que se enganche.
-
NO INCLUIDO -
SI INCLUIDO
-
Silicona Blanca -
Silicona Beige -
Silicona Bronce -
Silicona Burdeos -
Silicona Negra -
Silicona Plata -
Silicona Plata Mate -
Silicona Ral 6009 -
Silicona Ral 7012 -
Silicona Neutra Sellador Gris RAL 7016 -
Silicona Ral 7022 -
Silicona Ral 7037 -
Silicona Ral 7048 -
Silicona Marrón 8014 -
Silicona Ral 8017 -
Silicona Pino 1015 -
Silicona Embero -
Silicona Transparente

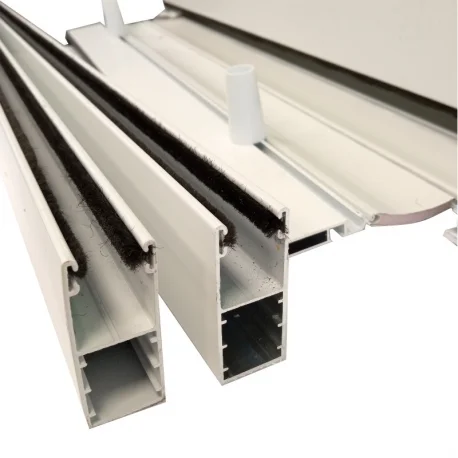

COMPACTO CON CAJÓN PVC OBRA NUEVA
A diferencia del sistema Monoblock, los sistemas compactos constituyen un producto independiente a la misma ventana.
Este sistema le permite instalar una persiana de aluminio con cajon PVC con la tapa de registro al interior de la vivienda.
Siga las instrucciones que aparecen en el apartado tomar medidas para hacer su pedido. Si tiene cualquier duda consúltenos antes por correo electrónico, intentaremos aclarar sus dudas lo antes posible.

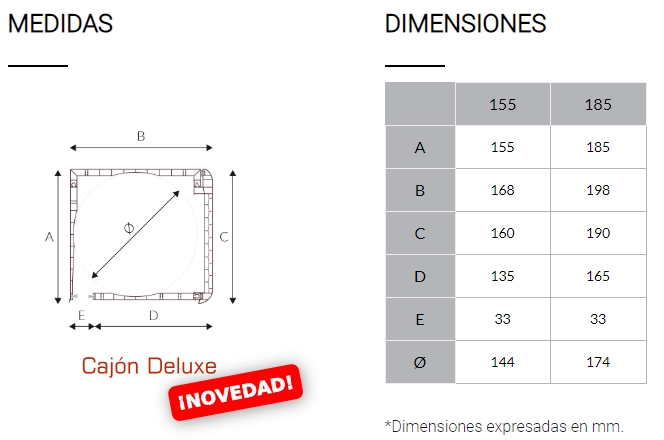

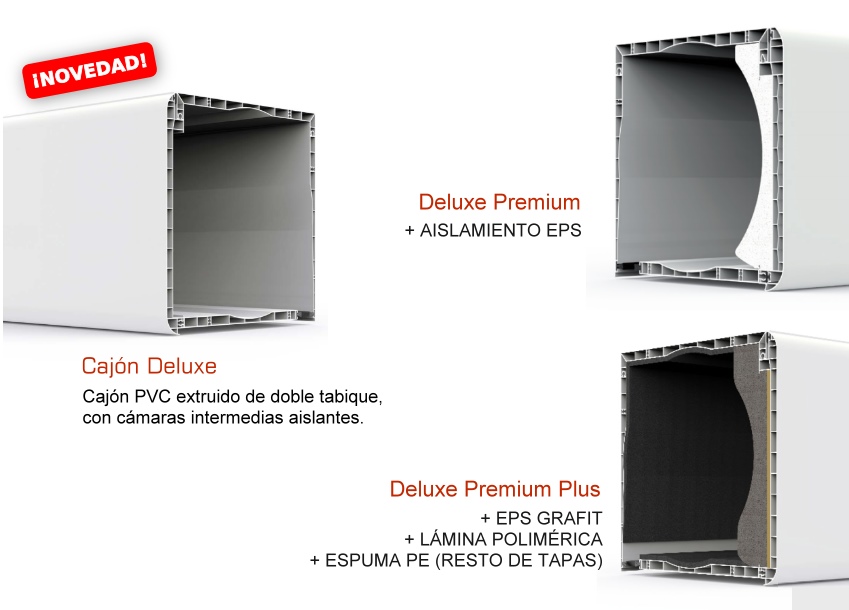

1- Cajón Deluxe, Esquinas redondeadas
versión enrasado y no enrasado y acabados en RAL, maderas y anodizados.
Excelentes prestaciones acústicas y térmicas.
2- Cajón Deluxe Premium EPS
*EPS Es una plancha de espuma alveolar de poliestireno expandido de una gran precisión dimensional y unas características físico-químicas adaptadas a la fabricación de paneles sándwich.
3- Cajón Deluxe Premium + Plus
El EPS grafitado es una plancha de espuma alveolar de poliestireno expandido con grafito de una gran precisión dimensional y unas características físico-químicas adaptadas a la fabricación de paneles sándwich.
El EPS Grafitado es una materia prima desarrollada por BASF, sobre los pellets de poliestireno. Las partículas negras, en forma de perlas, se transforman en una espuma rígida color granito, que tiene capacidad de aislamiento térmico mucho mayor que la de los materiales de EPS o poliestireno expandido conocidos hasta la fecha.
Sus características específicas le permiten ser un componente idóneo para aceros, aluminios, maderas, etc.
- Estabilidad dimensional (FR-1603 ≤ 0,5%)
- Grosores precisos:Resistencia a la compresion (hasta 300 Kpa)
- “C” Poncé…….. ± 0,2 mm
- “S” Coupe fil chaude …… ± 0,6 mm
- Aislante térmico (=>0’030λ)
- Tolerancia a la temperatura (85 º -90 º sin deformación)
- Reducción de peso has en un 70%
- Calidad de encolado y chapado de canto.
- Clasificación al fuego M-1 (UNE 23727) / Euro-classes E
- Impermeabilidad
- 100% reciclable
¿QUE LE MANDAMOS CON ESTE PRODUCTO?
Cajón PVC con tapa de registro.
Lamas de aluminio térmico Curva-45mm
Juego de guías (Modelo Opcional)
Zócalo (aluminio extrusión)
Flejes de sujeción
2 topes
2 Conteras
1 Eje
1 Cinta
1 Pasacintas

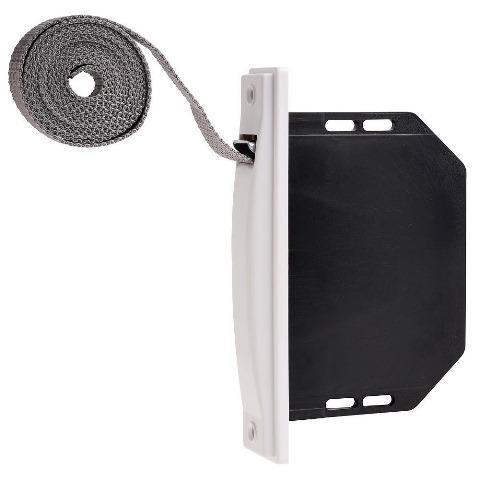

1 Recogedor (abatible o empotrado)
Nota: El mínimo a facturar es de 1.75 m2

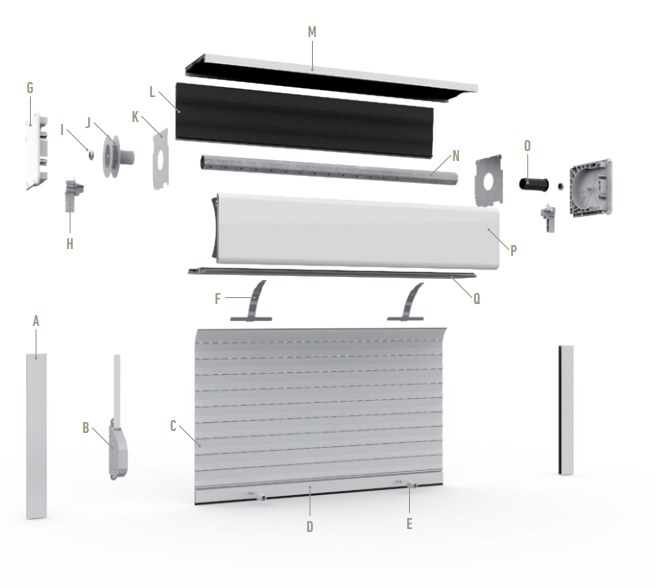

COMPONENTES CAJÓN DELUX CON ACCIONAMIENTO MANUAL
Tiempo de preparación
La persiana se fabricara en 2-3 días laborables en color Blanco. (los colores pueden sufri un retraso de 2-4 días más)
Rotura de stock puede retrasarse 15 días laborables.
⚠️ Debido a la alta demanda entre Mayo y Agosto, el tiempo de entrega puede variar. Tengalo en cuenta al realizar el pedido
Cómo tomar medidas de la persiana
Ancho: Tome la medida de ancho del hueco, la medida total, esta medida será la misma a la que se fabricará el cajón. | ||||||||||||
|
| ||||||||||||
| Para calcular la medida de alto (B) tome la medida de alto de la ventana (D), sume el alto del cajón (C) que corresponderá según el alto de la persiana (consulte tabla mas abajo). La suma de (D)+(C) le dara el alto que tiene que indicar en el pedido. | ||||||||||||
|
| ||||||||||||
Tabla de enrollamientos
| ||||||||||||
| Nota | ||||||||||||
Indique salida del recogedor inferior o superior, si el cajón va totalmente metido en la pared por el ancho de muro, pida salida superior. Si el cajón queda fuera de la pared le permite que la salida del recogedor sea inferior. |
